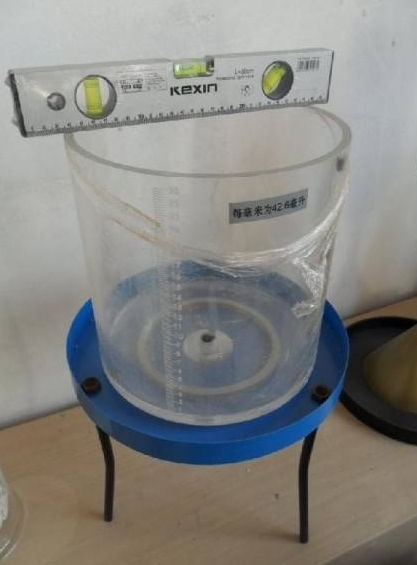

一、主要參數：

1、試筒直徑200mm，試筒高度350mm;

2、最大盛水量10000ml;

3、精度±25ml

二、執行標準參考：

1　目的和適用范圍

   本試驗方法適用于現場測定粗粒土和巨粒土的密度。

   6．4．2　儀器設備

   6．4．2．1　座板：座板為中部開有圓孔，外沿呈方形或圓形的鐵板，圓孔處設有環套

   套孔的直徑為土中所含最大石塊粒徑的3倍，環套的高度為其粒徑的5％。

   6．4．2．2　薄膜：聚乙烯塑料薄膜。

   6．4．2．3　儲水筒：直徑應均勻，并附有刻度。

   6．4．2．4　臺稱：稱量50kg，感量5g。

   6．4．2．5　其他：鐵鎬、鐵鏟、水準儀等。4．3　試坑尺寸

   6．4．3．2　按確定的試坑直徑劃出坑口輪廓線。將測點處的地表整平，地表的浮土、石塊、雜物等應予清除，坑凹不平處用砂鋪整。用水準儀檢查地表是否水平。

   6．4．3．3　在整平后的地表，將座板固定。將聚乙烯塑料膜沿環套內壁及地表緊貼鋪好。記錄儲水筒初始水位高度，擰開儲水筒的注水開關，從環套上方將水緩緩注入，至剛滿不外溢為止。記錄儲水筒水位高度，計算座板部分的體積。在保持座板原固定狀態下，將薄膜盛裝的水排至對該試驗不產生影響的場所，然后將薄膜揭離底板。

   6．4．3．4　在輪廓線內下挖至要求深度，將落于坑內的試樣裝入盛土容器內，并測定含水量。

   6．4．3．5　用挖掘工具沿座板上的孔挖試坑，為了使坑壁與塑料薄膜易于緊貼，對坑壁需加以整修。將塑料薄膜沿坑底、坑壁緊密相貼地鋪好。在往薄膜形成的袋內注水時，牽住薄膜的某一部位，一邊拉、松，一邊注水，以使薄膜與坑壁間的空氣得以排出，從而提高薄膜與坑壁的密貼程度。

   6．4．3．6　記錄儲水筒內初始水位高度，擰開儲水筒的注水開關，將水緩緩注入塑料薄膜中。當水面接近環套的上邊緣時，將水流調小，直至水面與環套上邊緣齊平時關閉 注水管，持續3～5min，記錄儲水筒內水位高度。
