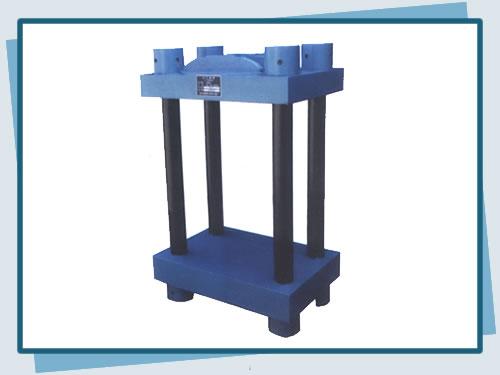

用于高壓試件成型，試件抗壓強度測量，（加載系統）千斤頂力值校驗及測量

系統組成：

說明：

根據鐵道部TB/T-3043-2005標準規定，橋梁予應力張拉器材應每月校驗一次，由于千斤頂及油泵送計量部門檢測搬運沉重，計量煩瑣，計量費用高等缺點,協助研制出千斤頂載荷測試系統，該系統具有操作簡單，檢測迅速方便同時也給施工單位降低檢測費用等優點。配備其他組件也可用于高壓高強度試件的成型，高強度的試件抗壓強度試驗

使用說明

使用前應先檢查反力架連接螺母是否有松動現象，將被測千斤頂放入反力架測試中心區,連接好與油泵之間的油管，將力值傳感器放入千斤頂與反力架上壓板試驗區中間,連接好與力值顯示器之間的數據連接線，接通電源后預熱5分鐘，啟動油泵,按GJJ-621-2005（液壓千斤頂檢定規程）依次加載并讀取力值顯示器數據。

技術指標：

反力架承載能力：5000KN

反力架試驗空間：850mm

反力架凈重：1850Kg

測力系統最大試驗力：5000KN

示值精度：±0.03%FS、±0.05%FS（線性+滯后+重復性）

允許過負荷：150%FS

允許溫度范圍：－30～＋70℃/＋85℃

輸出靈敏度：2±0.5 mv
